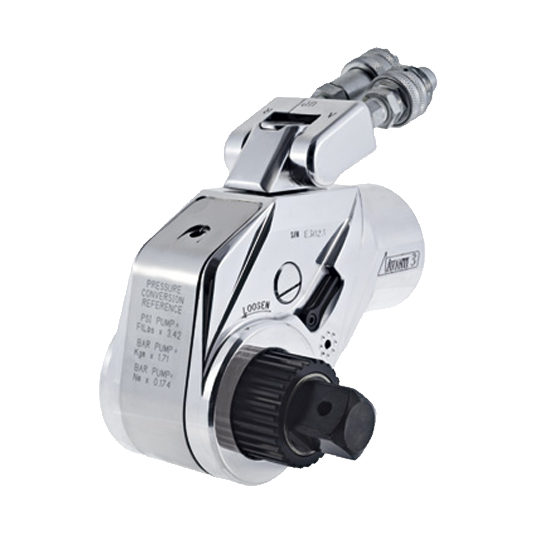

Торцевая болтинг-машина TWIN-технологии

Торцевые болтинг-машины

с крупнозубчатым храповым колесом

гарантия ТОЧНОСТИ - КАЧЕСТВА - БЕЗОПАСНОСТИ резьбовых соединений
Для тяжелого режима работы и безопасности оператора
Применяются в одноточечной (Mono Tool) или многоточечной (Simultorc) системах затяжки
Для затяжки моментом или натяжением без упора
Для применения с шайбами HYTORC
Для применения с гайкой-натяжителем HYTORC

Два способа применения Торцевых болтинг-машин:

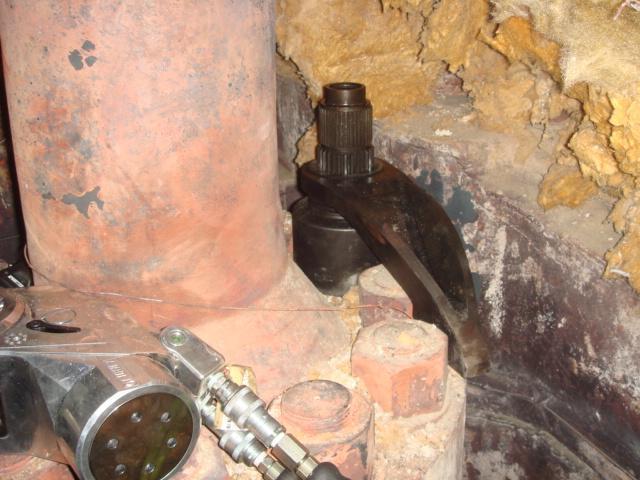

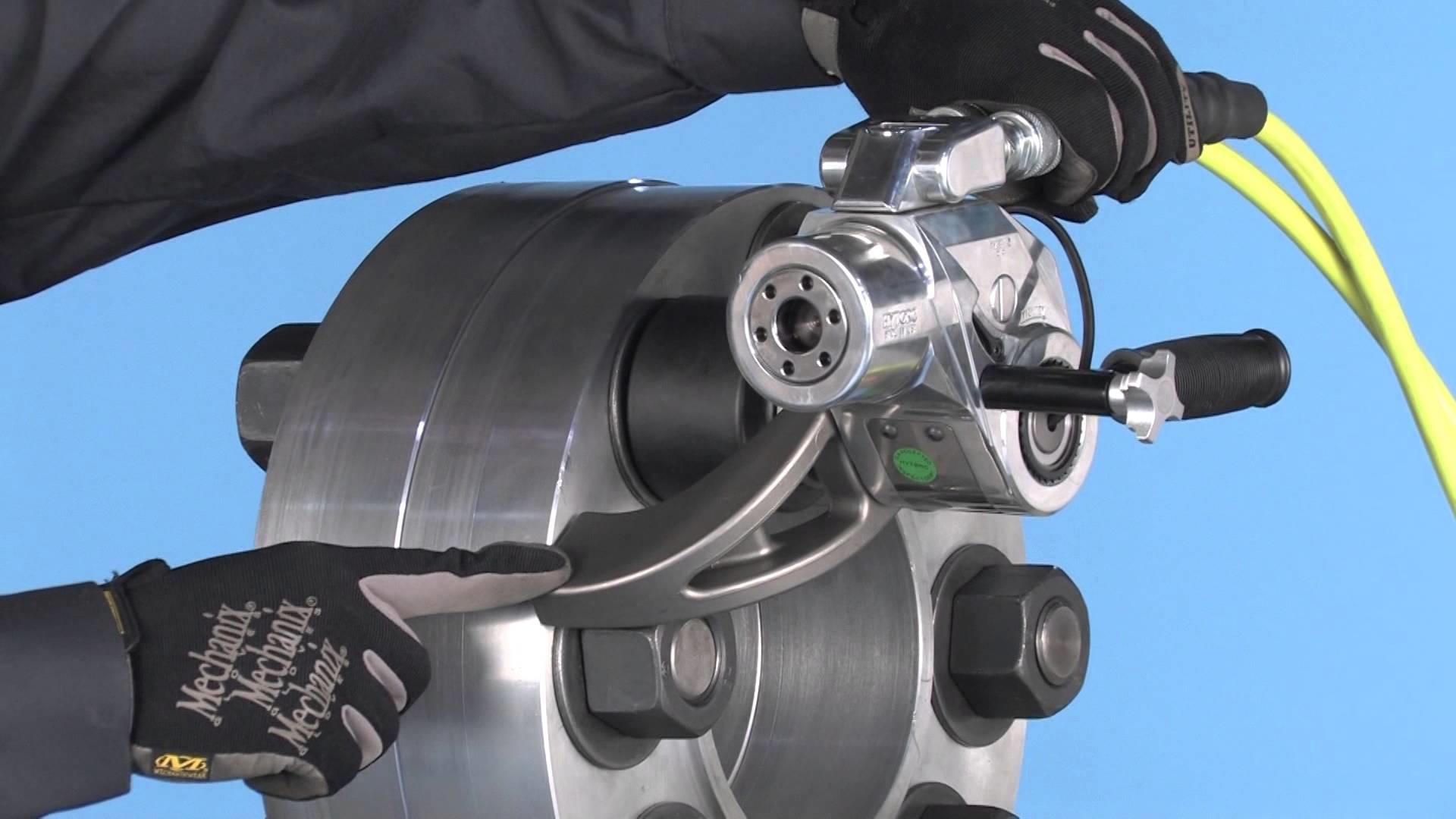

- В качестве моментного ключа: затяжка вращением до заданного крутящего момента. HYTORC одевает упор на квадратный шток- привод. Сила реакции опоры действует соосно силе вращения. Корпус ключа и шпилька разгружены от боковой нагрузки. Антиторсионный механизм компенсирует торсионную силу болта. Автоматический прижим к точке опоры. Готов для работы в системе симметричной затяжки SIMULTORC.
- В качестве шпильконатяжителя: затяжка натяжением до заданного напряжения в болте. Работает без упора. Не производит изгибающих и торсионных нагрузок на болт. Не деформирует резьбу болта. Не требует фиксации шпильки от проворачивания.
9 моделей в диапазоне крутящих моментов: 100 – 187 000 Нм.

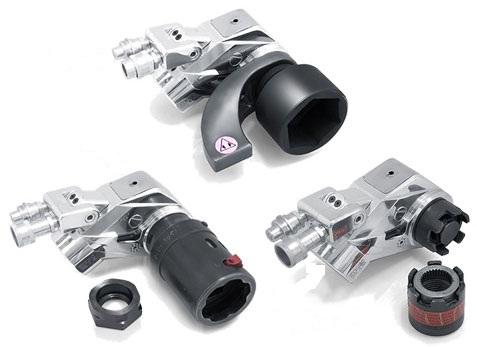

Универсальность Торцевых болтинг-машин

Упор устанавливается на шток- привод ;

результат - соосность упора и штока-привода:

• Устраняется изгибающая нагрузка на шпильку.
• Устраняется торсионное напряжение корпуса.
• Возможность применения в положении с низу без поддержки машины.
• Упор не сползает с точки опоры.
• Запатентованная соосность действия сил вращения и реакции опоры обеспечивает двойную применимость ключа - как для затяжки, так и для натяжения.
• Возможность настройки пространственного положения упора без снятия машины с крепежа.
• Возможность работать половинным весом машины, установив сначала на гайку головку с штоком-приводом и упором в сборе, затем - болтинг-машину на шток-привод.

Уникальный механизм с блокиратором обратного хода обеспечивает:

• высокую точность, несмотря на торсионность болта;
• абсолютную повторяемость крутящего момента;
• ИЗНОСОСТОЙКОСТЬ при интенсивной эксплуатации;
• быстродействие инструмента;
• БЕЗОПАСНОСТЬ оператора и работу "без вмешательства рук".
