УСТАНОВКА ДЛЯ РАЗВАЛЬЦОВКИ ТРУБ МЭР-11М


Уникальная конструкция стойки установки МЭР-11М незаменима при развальцовке теплообменных аппаратов диаметром более 1000 мм, за счет механизированного перемещения по стойке мотор-редуктора.

Установки МЭР-11М зачастую эксплуатируются в 3-х сменном режиме в течение многих лет.

Предприятия отмечают высокое качество, надежность, безотказность, качество производимых работ, долговечность установок МЭР-11М.

Предназначена для развальцовки труб наружным диаметром от 12 до 63 мм.

 Видеоролик о установке МЭР-11М (примерно 112 Мб)СКАЧАТЬ

Наибольший внутренний диаметр теплообменного аппарата, развальцовываемого без перемещения установки 1900 мм. Вертикальное и горизонтальное перемещения мотор-редуктора главного привода механизированы.

Габаритные размеры: 2490х880х2700 мм

Масса: 390 кг.

Технические характеристики установки

Модель мотор-редуктор

Вал теле-скопический

Крутящий момент, Н•м

Скорость, об/мин



Ориентировочный наружный диаметр вальцуемых труб, мм

min.

max.

МР-2200-250

ВТ-20-2

2

16

604

16 – 20

17

38

403 - 604

20 – 25

39

72

328 - 524

25 – 33

72

110

252 - 403

33 - 38

МР-2200-100

ВТ-25-2

42

97

160 - 240

25 - 38

98

198

128 - 208

38 – 51

199

280

100 - 160

51 - 63

Оптимальная скорость вращения устанавливается автоматически в зависимости от установленного крутящего момента.


Основные узлы установки для развальцовки труб МЭР-11М

  1. Стойка установки:
    1. Вертикальная рама с мотор-редуктором главного привода перемещается по горизонтали червячным мотор-редуктором горизонтального перемещения
    2. Каретка, с закрепленным мотор-редуктором главного привода, перемещается по вертикали червячным мотор-редуктором вертикального перемещения
    3. Пружинный балансир обеспечивает уравновешивание телескопического вала
  2. Блок управления мотор-редуктором главного привода и блоком охлаждения выполнен на программируемом логическом контроллере (ПЛК) Segnetics
  3. Блок управления стойкой для управления горизонтальным и вертикальным перемещением мотор-редуктора главного привода, включением/выключением освещения рабочей зоны
  4. Мотор-редуктор главного привода MR
  5. Телескопический вал VT
  6. Ножной трехкнопочный пульт управления
  7. Вальцовка типа ‘А’ – охлаждаемая

  Дополнительное оснащение по заказу: блок охлаждения и смазки.

Блок управления мотор-редуктором главного привода и блоком охлаждения

Блок управления мотор-редуктором

Электронная система управления развальцовкой организует цикл развальцовки: пуск двигателя, отработка до заданного крутящего момента, остановка, реверсивное включение. В автоматическом режиме циклы повторяются. Продолжительность паузы между циклами может регулироваться.

Также, блок управления организует автоматический оптимальный режим охлаждения: автоматическое включение подачи воздушно-масляной эмульсии после достижения заданного значения крутящего момента; отключение - после начала реверса.

Технические характеристики блока управления мотор-редуктором и блоком охлаждения и смазки

  • Программируемый логический контроллер Segnetics
  • 4-х сточный цифровой дисплей для отображения режимов и параметров процесса развальцовки, чтения архива данных по развальцовке каждого соединения
  • Ножной трехкнопочный пульт управления 24 В
  • АСУТП развальцовки
  • Установка заданного крутящего момента в Н*м
  • Установка времени реверса от 1 до 60 секунд
  • Установка времени задержки от 1 до 60 секунд
  • Частотный преобразователь для регулировки частоты вращения главного привода
  • Архив данных с выводом на дисплей по развальцовке каждого соединения (до 1000 соединений)

АСУТП развальцовки, реализуемая блоком управления и частотным преобразователем обеспечивает:

  • высокую производительность за счет повышенной скорости при развальцовке трубы до соприкосновения с трубной решёткой,
  • высокое качество за счёт автоматического перехода на пониженную скорость при развальцовке после соприкосновения трубы с трубной решёткой,
  • высокое качество за счет возможности ручного включения режима развальцовки на пониженной скорости,
  • запоминание до 1000 значений крутящих моментов развальцовки с возможностью просмотра их на экране блока управления,
  • плавный пуск и «мягкую» остановку.

Мотор-редуктор главного привода МР с подвесом



 Напряжение питания: 380 В, 50 Гц, 3-х фазное.

 Выходная мощность: 2200 Вт.

 Высокая производительность обеспечивается ускоренной развальцовкой трубы до выборки зазора с трубной решёткой за счёт преобразователя частоты

Телескопический вал ВТ



Обеспечивает увеличение рабочей зоны без переустановки мотор-редуктора.

Дополнительное оснащение по заказу

  • Блок охлаждения и смазки
  • USB интерфейс для подключения ноутбука:

   - вывод данных для работы с программой контроля корректности выбранного момента,

- вывод достигнутых моментов для паспортизации и обработки данных,

- программа визуализации процесса развальцовки с построением графика в реальном режиме времени с возможностью архивирования полученных данных.

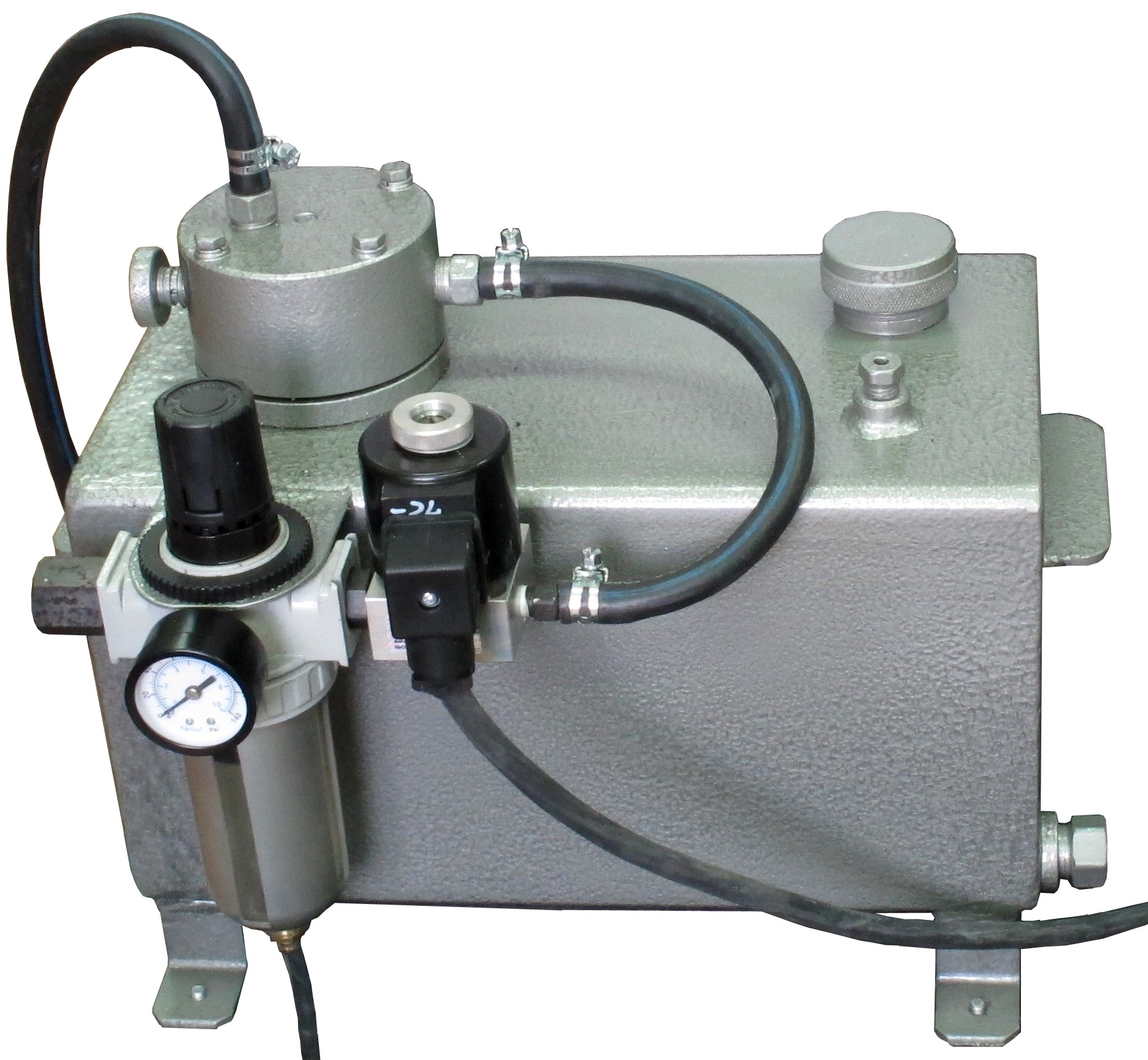

Блок охлаждения и смазки

Блок охлаждения и смазки работает от пневмосети, приготавливает воздушно-масляную эмульсию, которая подается непосредственно в зону развальцовки автоматически после достижения заданного крутящего момента, что исключает распыление вне трубы и облегчает условия труда. Смазывание, охлаждение и выдувание продуктов износа производится в процессе работы автоматически.

Оптимальный режим охлаждения, реализуемый блоком охлаждения и смазки и охлаждаемыми вальцовками типа ‘А’ способствует стабилизации контактного давления в соединении трубы и трубной решетки. Это повышает качество вальцовочных соединений, а также увеличивает производительность и повышает стойкость деталей инструмента на 30 %.

Оптимальный режим развальцовки

Оптимальный режим развальцовки, реализуемый блоком управления с АСУТП развальцовки соответствует требованиям ГОСТ Р 55601-2013, ОСТ 26-17-01-83* (переиздание от 2007 г.), и вальцовками, изготовленными по ОСТ 26-17-02-83** (переиздание от 2008 г.) и СТО 00220368-015-2009***, обеспечивает высокое качество развальцовки вплоть до критических отклонений параметров соединений. Например, для труб размером 25х2-2,5 мм допускается предельное отклонение наружного диаметра трубы до ±0,45 мм, толщины стенки до 15%, диаметрального зазора между трубой и отверстием в трубной решетке до 1,58 мм.



Установка для развальцовки труб МЭР-11 выпускалась ООО «Техремэкс-ЛРТ» с 1992 по 2009 годы. С 2010 года выпускается модернизированная установка МЭР-11М.

Все установки МЭР-11 и МЭР-11М (свыше 80), даже выпущенные более пятнадцати лет назад (МЭР-11), работают и сегодня.

Большинство комплектующих для установки МЭР-11М производства Германии и Италии. Сертифицирована по ГОСТ Р.
